무효전력과 전압 관리

전기는 단순히 '켜고 끄는 것'이 아닙니다. 우리가 사용하는 전력에는 실제로 일을 하는 유효전력(Active Power)과 눈에 보이지 않지만 반드시 필요한 무효전력(Reactive Power)이 공존합니다. 이 두 가지를 제대로 이해해야 전압 관리의 본질에 다가설 수 있습니다.

유효전력 vs. 무효전력 — 맥주 비유로 이해하기

전력을 맥주 한 잔에 비유하면 이렇습니다. 유효전력은 실제 마시는 맥주(에너지로 변환), 무효전력은 잔에 쌓인 거품(전자기장 형성에 쓰이나 일을 하지 않음)입니다. 거품이 전혀 없으면 이상적이지만, 현실에서는 항상 거품(무효전력)이 발생합니다.

전력 시스템에서 무효전력은 주로 유도성 부하(모터, 변압기)와 용량성 부하(콘덴서, 케이블)에서 발생합니다. 유도성 부하는 무효전력을 소비하고, 용량성 부하는 무효전력을 발생시킵니다.

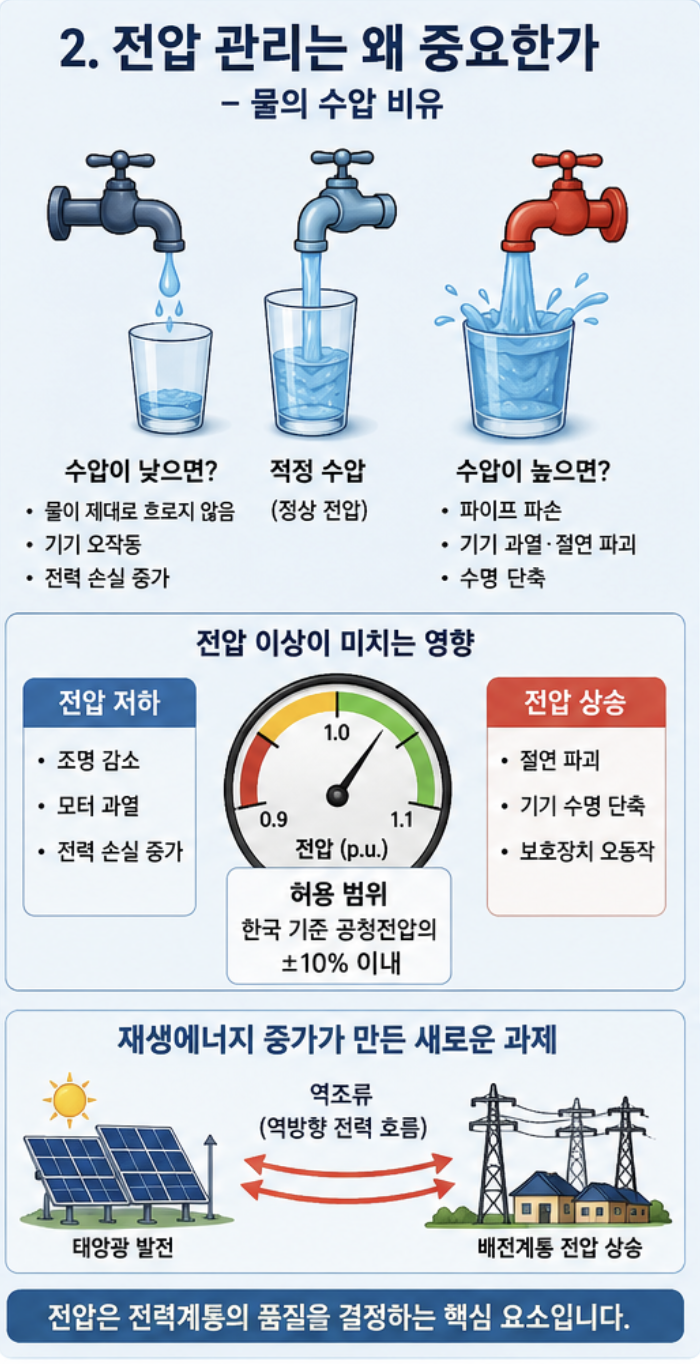

전압 관리는 왜 중요한가

전력계통에서 전압은 물의 수압과 같습니다. 수압이 너무 낮으면 물이 제대로 흐르지 않듯, 전압이 낮으면 전기기기가 오작동하고 전력 손실이 커집니다. 반대로 전압이 너무 높으면 기기 과열·절연 파괴가 일어납니다.

전압 저하: 조명 감소, 모터 과열, 전력 손실 증가
전압 상승: 절연 파괴, 기기 수명 단축
허용 범위: 한국 기준 공칭전압의 ±10% 이내

특히 재생에너지가 급증하는 최근 환경에서는 태양광 역조류(역방향 전력 흐름)로 인해 배전계통 전압이 상승하는 문제가 빈번하게 발생하고 있습니다.

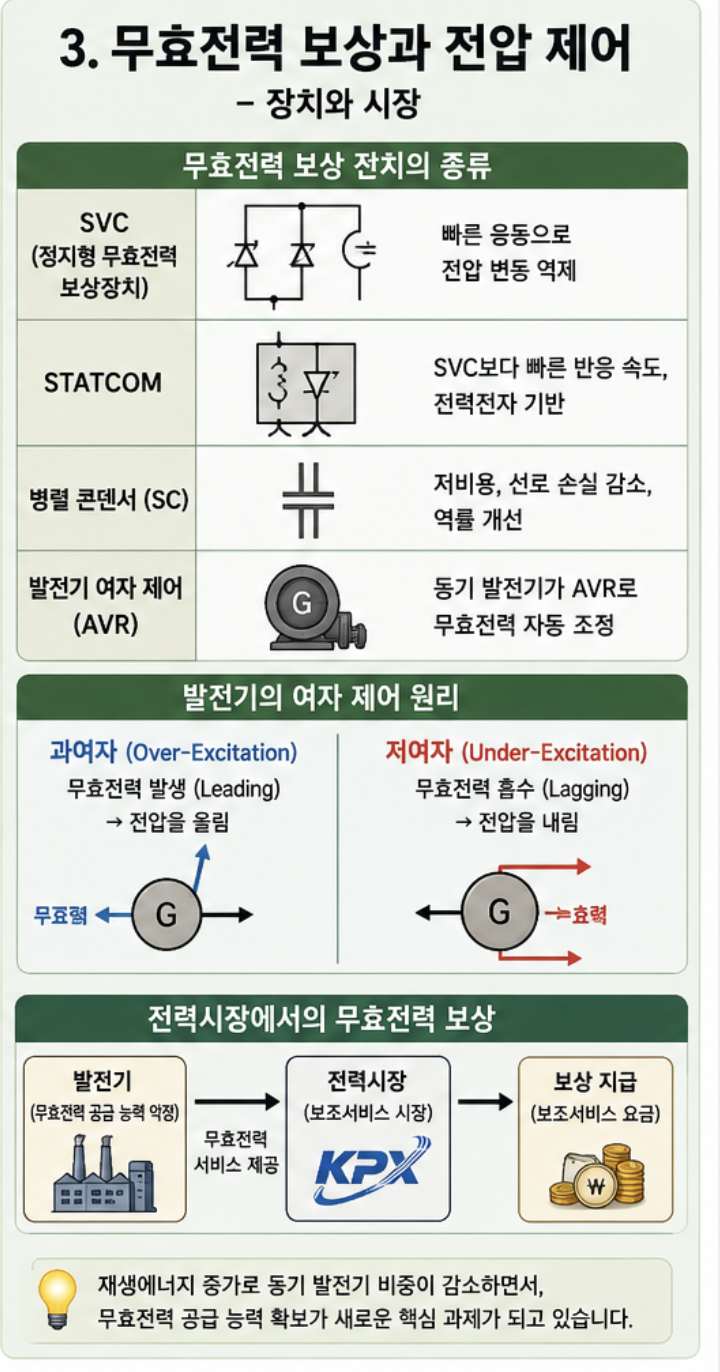

무효전력 보상 장치의 종류

계통 운영자(한전, KPX)는 다양한 장치를 통해 무효전력을 보상하고 전압을 안정시킵니다.

SVC(정지형 무효전력 보상장치): 빠른 응동으로 전압 변동 억제
STATCOM: SVC보다 빠른 반응 속도, 전력전자 기반
병렬 콘덴서(SC): 저비용, 선로 손실 감소
발전기 여자 제어: 동기 발전기가 AVR로 무효전력 자동 조정

발전기는 '과여자(Over-Excitation)' 운전 시 무효전력을 발생시켜 전압을 올리고, '저여자(Under-Excitation)' 운전 시 무효전력을 흡수하여 전압을 내립니다. 이를 통해 전압 프로파일을 제어합니다.

전력시장에서의 무효전력 보상

무효전력 관리 비용은 보조서비스(Ancillary Service)의 일부로 전력시장에서 처리됩니다. 한국에서는 발전기가 약정한 무효전력 공급 능력을 제공하면 별도의 보조서비스 요금이 지급됩니다. 재생에너지 확대로 기존 동기 발전기의 비중이 줄면서, 무효전력 공급 능력 확보가 새로운 과제로 떠오르고 있습니다.

결론

무효전력과 전압 관리는 겉으로 보이지 않지만, 전력계통의 안정성을 좌우하는 핵심 요소입니다. 재생에너지 시대로 갈수록 그 중요성은 더욱 커집니다. 다음 회차(12회)에서는 765kV 초고압 송전선로를 통해 대용량 전력을 멀리 보내는 기술을 살펴봅니다.
