계통 주파수와 보조서비스
— 60Hz를 지키는 보이지 않는 손 —
— 주파수가 0.2Hz만 벗어나면 무슨 일이 생기는가 · 3단계 주파수 조정 메커니즘 · ESS가 0.1초 만에 반응하는 원리 · 재생에너지가 관성을 없애는 역설 · 2019년 9.15 정전의 진짜 원인 —
계통 주파수 · 60Hz 유지 · 보조서비스(Ancillary Services) · FR(주파수조정) · 관성(Inertia) · 합성 관성 · UFLS · Governor · AGC · ESS FR 서비스
✅ 한국 전력계통은 정확히 60Hz를 유지해야 합니다. 이 주파수가 ±0.2Hz 이상 벗어나면 경보가 발령되고, 더 이탈하면 발전기 보호 장치가 자동 차단되는 연쇄 정전이 발생합니다. 2019년 9월 15일 정전이 대표 사례입니다. 이 60Hz를 지키는 일이 보조서비스(Ancillary Services)이며, 전력시장에서 별도로 비용을 지급합니다.

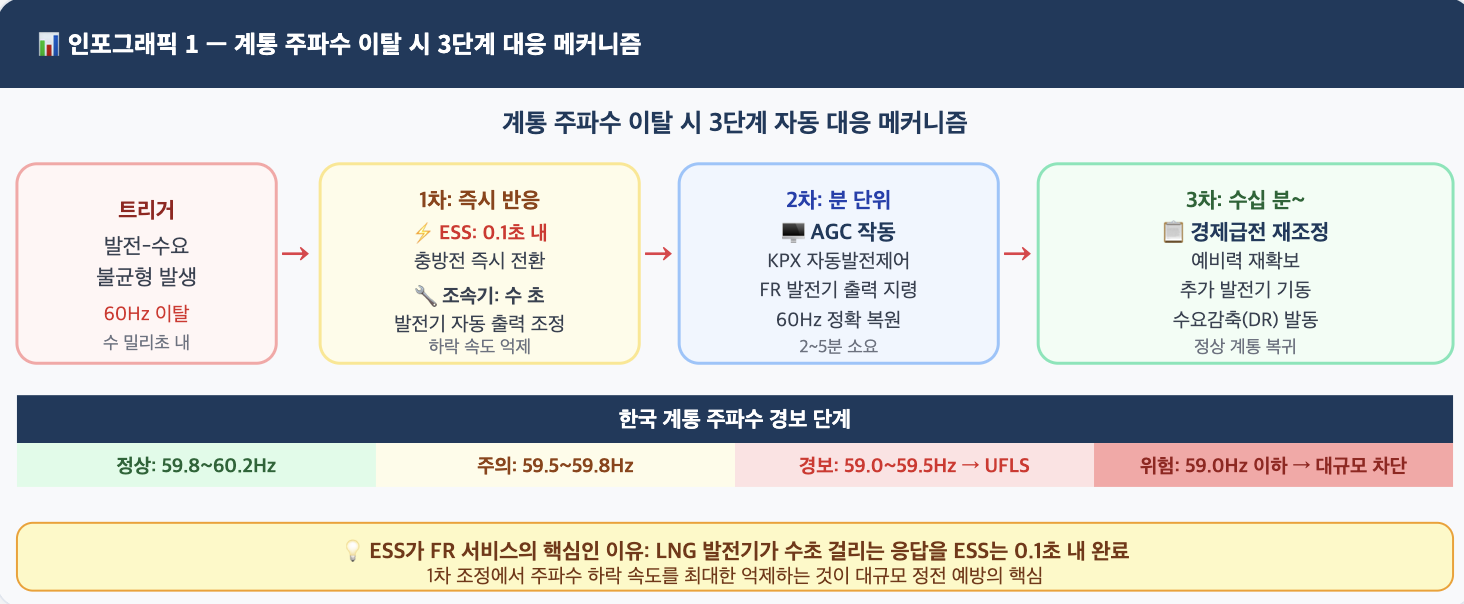

✅ 주파수 조정은 3단계로 작동합니다. 이상이 발생한 즉시 발전기 조속기(Governor)가 자동 반응하고(1차·수초 내), AGC(자동발전제어)가 출력을 미세 조정하며(2차·수분 내), 경제급전이 재조정됩니다(3차·수십 분 내). ESS는 1차 응답에서 0.1초 이내 반응해 전통 발전기보다 훨씬 빠른 주파수 안정화에 기여합니다.
✅ 재생에너지가 늘수록 계통 관성(Inertia)이 줄어들어 주파수 관리가 어려워집니다. 전통 발전기의 무거운 회전체가 관성을 제공하지만, 인버터 기반 재생에너지는 관성이 없습니다. 이 문제를 ESS와 인버터 제어로 해결하는 '합성 관성(Synthetic Inertia)'이 에너지 전환 시대의 핵심 기술입니다.
가정에 있는 에어컨·세탁기·냉장고는 모두 60Hz 교류 전기를 전제로 설계됩니다. 발전기도 60Hz로 회전하도록 설계됩니다. 이 60Hz라는 숫자가 발전과 소비 전체를 이어주는 공통 언어입니다. 그런데 발전량과 소비량이 정확히 일치하지 않으면 이 주파수가 흔들립니다. 발전량이 소비보다 많으면 주파수가 올라가고, 적으면 내려갑니다.
문제는 이 흔들림이 연쇄 반응을 일으킨다는 것입니다. 주파수가 59.8Hz 이하로 내려가면 한국전력거래소(KPX)가 경보를 발령하고, 59.5Hz 이하가 되면 UFLS(Under Frequency Load Shedding, 저주파수 부하차단)이 자동으로 작동합니다. 일부 지역의 전기를 강제로 끊어 부하를 줄이는 것입니다. 여기서도 회복이 안 되면 발전기의 보호 장치가 자동으로 차단되고, 이 발전기 차단이 주파수를 더 낮추는 연쇄 붕괴가 시작됩니다.
주파수 이상이 발생하면 가장 먼저 작동하는 것이 발전기의 조속기(Governor)입니다. 조속기는 주파수를 감지해 발전기 출력을 자동으로 조정하는 장치입니다. 주파수가 내려가면 출력을 높이고, 올라가면 출력을 낮춥니다. 이 반응은 수 초 이내에 자동으로 일어납니다. 발전소 운전원이 개입하거나 KPX 명령을 기다릴 필요 없이, 모든 운전 중인 발전기가 동시에 자동 반응합니다. 이것이 주파수 이탈의 속도를 늦추는 첫 번째 방어선입니다.
조속기 반응이 주파수 하락 속도를 늦추면, AGC(Automatic Generation Control, 자동발전제어)가 작동합니다. KPX의 중앙 시스템이 특정 발전기에 출력 증감 신호를 보내 주파수를 정확히 60Hz로 복원시키는 작업입니다. AGC는 수분 내에 완료됩니다. AGC에 참여하는 발전기들은 KPX로부터 별도의 FR(주파수조정) 보조서비스 비용을 받습니다.
AGC로 주파수가 회복되면, KPX는 발전 계획 자체를 다시 조정합니다. 예비력이 충분한지 재점검하고, 필요하면 추가 발전기를 기동하거나 수요감축(DR)을 발동합니다. 이 단계는 수십 분에서 수 시간이 소요됩니다. 이를 통해 주파수를 안정적으로 유지하면서 전체 발전 계획이 정상 궤도로 돌아옵니다.
LNG 복합발전기가 주파수 이상을 감지하고 조속기를 통해 출력을 높이는 데는 수 초~수십 초가 걸립니다. 연소 과정과 터빈 가속에 물리적 시간이 필요하기 때문입니다. 반면 ESS(배터리 에너지저장장치)는 인버터를 통해 전기를 직접 출력합니다. 연소도 없고 회전도 없습니다. 주파수 이상 감지 → 인버터 제어 신호 → 충방전 전환까지의 과정이 0.1초 이내에 완료됩니다. LNG 발전기 대비 100배 이상 빠른 응답입니다.
이 속도 차이가 주파수 안정화에 결정적입니다. 주파수 이탈 초기(0~3초)에 얼마나 빨리 대응하느냐에 따라 이탈 최저점(Frequency Nadir)이 달라집니다. ESS가 즉각 충방전을 전환하면 주파수 하락 속도를 늦춰 최저점을 UFLS 발동 기준인 59.5Hz 이상으로 유지할 수 있습니다. ESS 없이 LNG 발전기만으로 대응하면 그 3초 동안 주파수가 UFLS 기준 아래로 내려가 일부 지역 정전이 발생할 수 있습니다.
📐 ESS FR 서비스 연간 수익 추정
연간 FR 수익 = 130원 × 100,000kW × 8h × 365일 = 약 38억원
SMP 차익거래 수익(연간 약 20~30억원) 추가 시 총 약 58~68억원
200억~250억원 투자(LFP 기준) 대비 회수 기간 약 3~4년
전통적인 화력·원전 발전기는 수십 톤짜리 회전체(터빈·발전기 로터)를 돌려 전기를 만듭니다. 이 거대한 회전체는 갑작스러운 외부 충격(수요 급변)에 대해 물리적 관성으로 버팁니다. 주파수가 갑자기 떨어지려 해도 수십 톤의 회전 에너지가 버텨주기 때문에 주파수 변화 속도(RoCoF, Rate of Change of Frequency)가 느려집니다. 이것이 계통 관성(System Inertia)입니다.

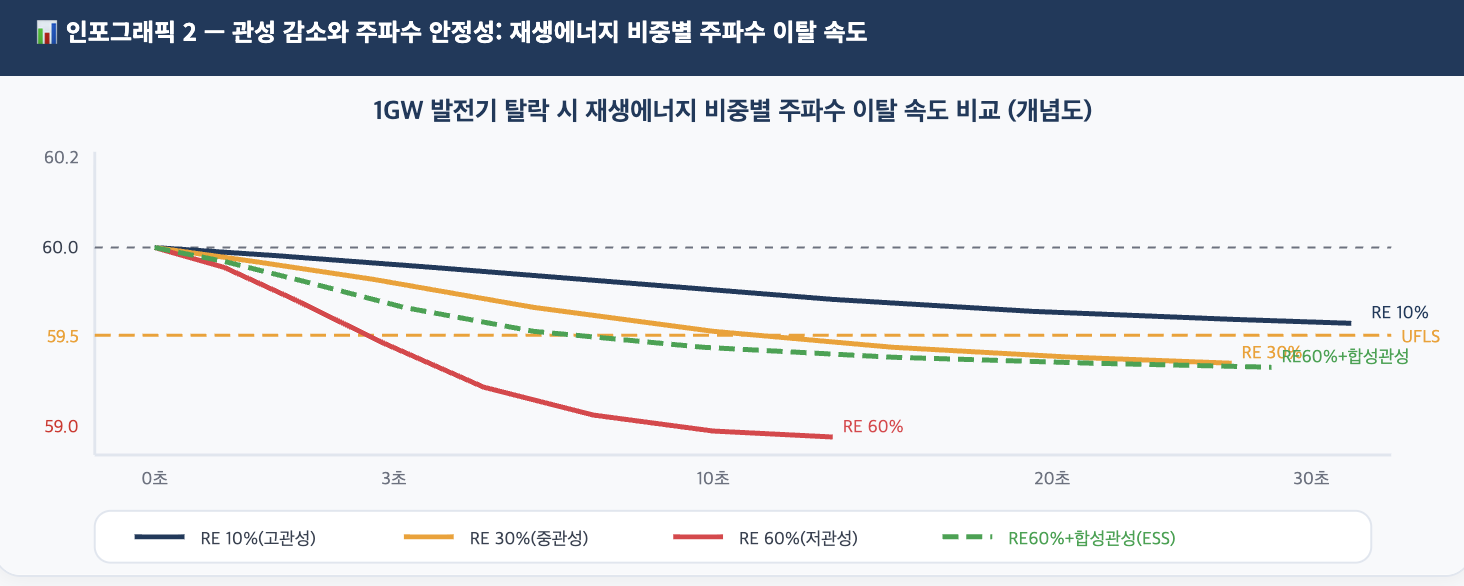

문제는 태양광·풍력이 인버터를 통해 발전한다는 것입니다. 인버터 방식 발전기는 회전체가 없습니다. 관성이 0입니다. 재생에너지 비중이 높아질수록 계통 전체의 관성이 줄어듭니다. 관성이 줄면 같은 크기의 발전-수요 불균형이 발생했을 때 주파수가 훨씬 빠르게 떨어집니다. 1GW 발전기가 갑자기 탈락했을 때 과거에는 주파수가 천천히 내려갔지만, 재생에너지 비중이 50%를 넘으면 같은 사건에 주파수가 3배 빠르게 내려갑니다.
관성 문제의 해법이 합성 관성(Synthetic Inertia)입니다. ESS의 인버터를 제어해 마치 무거운 회전체처럼 주파수 변화를 억제하는 동작을 모사하는 기술입니다. 주파수가 빠르게 떨어질 때 ESS가 즉각 방전으로 전환해 전력을 공급하면, 회전체의 관성과 유사한 효과가 납니다. 물리적 관성은 아니지만 기능적으로 동일한 역할을 합니다.
영국·아일랜드·호주는 이미 합성 관성 서비스를 공식 보조서비스로 인정하고 별도 비용을 지급합니다. 한국은 아직 합성 관성이 공식 서비스로 인정받지 못했지만, 재생에너지 비중이 30%를 넘는 2030년대를 대비해 이 서비스의 공식화 논의가 진행 중입니다.
-
160Hz는 발전과 소비를 이어주는 전력시스템의 공통 언어입니다. 주파수가 ±0.2Hz 벗어나면 경보, 더 이탈하면 UFLS→연쇄 정전이 자동으로 발생합니다. 2019년 9.15 정전이 이 취약성을 실제로 보여준 사례입니다.
-
2주파수 조정은 ESS(0.1초) → 조속기(수초) → AGC(수분) → 경제급전(수십분) 순서로 작동합니다. ESS의 압도적으로 빠른 응답이 주파수 이탈 초기 하락 속도를 억제해 UFLS 발동을 막는 핵심 역할을 합니다. FR 서비스 연간 수익은 100MW ESS 기준 약 38억원입니다.
-
3재생에너지 확대는 계통 관성을 감소시켜 주파수 안정성을 위협합니다. 회전체가 없는 인버터 발전기는 관성이 0입니다. ESS의 합성 관성 서비스가 이 문제의 기술적 해법이며, 공식 보조서비스로 인정되면 ESS 수익이 FR+SMP차익+합성관성 3중 구조로 완성됩니다.
-
4보조서비스 시장은 연간 5,000억~1조원 규모의 별도 수익 시장입니다. FR이 가장 큰 비중을 차지하며, PBP 전환 이후에는 응답 속도와 비용 경쟁력이 낙찰을 결정하는 경쟁 시장이 됩니다. ESS가 이 시장의 최적 자원입니다.
📌 전력시장 참여자 입장에서의 시사점
ESS 사업자: FR 서비스는 ESS의 가장 안정적인 수익원입니다. SMP 차익거래는 시장 가격에 따라 변동하지만, FR 서비스는 KPX와 계약 기반으로 안정적 수익이 보장됩니다. 100MW ESS 기준 연간 약 38억원의 FR 수익에 SMP 차익거래 수익을 더하면 투자 회수 기간이 3~4년으로 단축됩니다. 합성 관성 서비스가 공식화되면 추가 수익원이 생깁니다. FR 응찰 용량과 SMP 차익거래 용량을 최적 비율로 분리해 운영하는 전략이 핵심입니다.
발전사: LNG 발전기의 FR 서비스 참여는 추가 수익원입니다. AGC 연동 FR에 응찰하면 연간 수십~수백억원의 추가 수익이 가능합니다. 그러나 PBP 전환 이후 FR도 경매 방식으로 바뀌면 응답 속도에서 ESS에 밀릴 가능성이 높습니다. 발전기 업그레이드(조속기 반응 속도 개선)가 선제적 준비 과제입니다.
정책·KPX: 재생에너지 30%를 넘어설 2030년대를 대비한 합성 관성 서비스 공식화가 시급합니다. 영국·호주는 이미 이 서비스를 보조서비스 시장에 편입시켜 ESS 투자를 유도하고 있습니다. 한국도 합성 관성의 공식 정의·정산 체계를 조기에 마련해 ESS 대규모 투자의 유인을 명확히 해야 합니다.
📖 이번 회 핵심 용어 정리
| 용어 | 정의 |
|---|---|

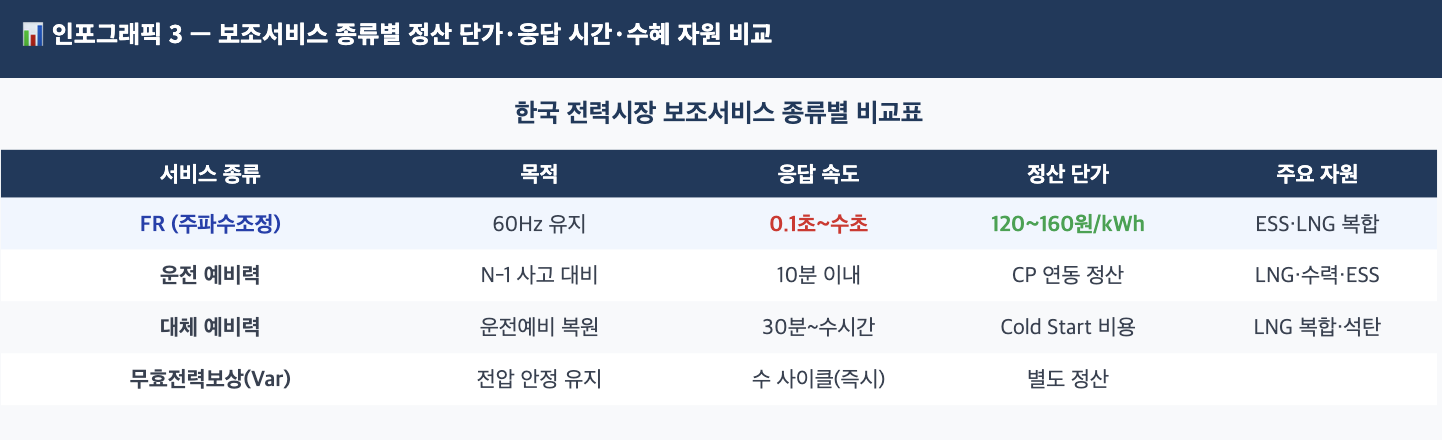

| 보조서비스 (Ancillary Services) | 전력시스템 안정 유지를 위해 에너지 거래 외에 별도로 조달하는 서비스. FR·예비력·무효전력보상 등. 별도 비용 지급. |
| FR (주파수조정) | Frequency Regulation. 계통 주파수(60Hz) 유지를 위한 즉각 충방전 서비스. KPX가 단가 지급. ESS가 최적 자원. |
| 관성 (Inertia) | 발전기 회전체의 물리적 에너지. 주파수 급변 시 완충 역할. 재생에너지 확대로 감소 → 주파수 불안정 심화. |
| 합성 관성 (Synthetic Inertia) | ESS·인버터를 제어해 관성을 모사하는 기술. 주파수 변화 속도(RoCoF) 억제. 영국·호주에서 공식 보조서비스로 인정. |
| UFLS | Under Frequency Load Shedding. 저주파수 부하차단. 주파수가 59.5Hz 이하로 하락 시 일부 지역 전기를 자동 차단해 주파수 회복. |
| AGC | Automatic Generation Control. 자동발전제어. KPX가 특정 발전기에 출력 증감 신호를 보내 주파수를 60Hz로 복원. 2차 주파수 조정. |
▶ 전력연구원(KEPRI) "ESS 기반 주파수조정 서비스 성능 분석" (2024)
▶ 에너지경제신문 "2019년 9.15 정전 원인 분석과 재발 방지 대책" (2019.10)
▶ 산업통상자원부 "계통 안정화를 위한 합성 관성 도입 검토" (2025)
▶ AEMO (호주) "System Strength and Inertia Services" — 합성 관성 설계 사례
